Wymiary segregatora zależą od formatu dokumentów, jakie planujemy w nim umieścić, grubości wkładu oraz od mechanizmu, który zostanie w nim zamontowany. Projektując szatę graficzną segregatora należy zwrócić uwagę, iż format oklejki powinien być o 17,5 mm większy od tektury po każdej stronie, a wklejka o 5 mm mniejsza z każdej strony.

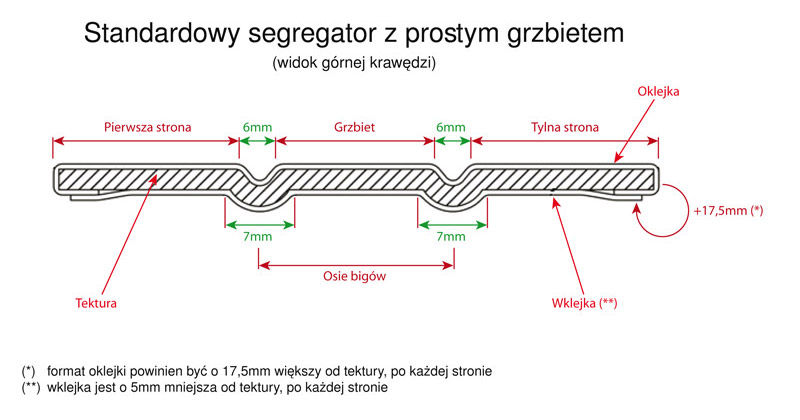

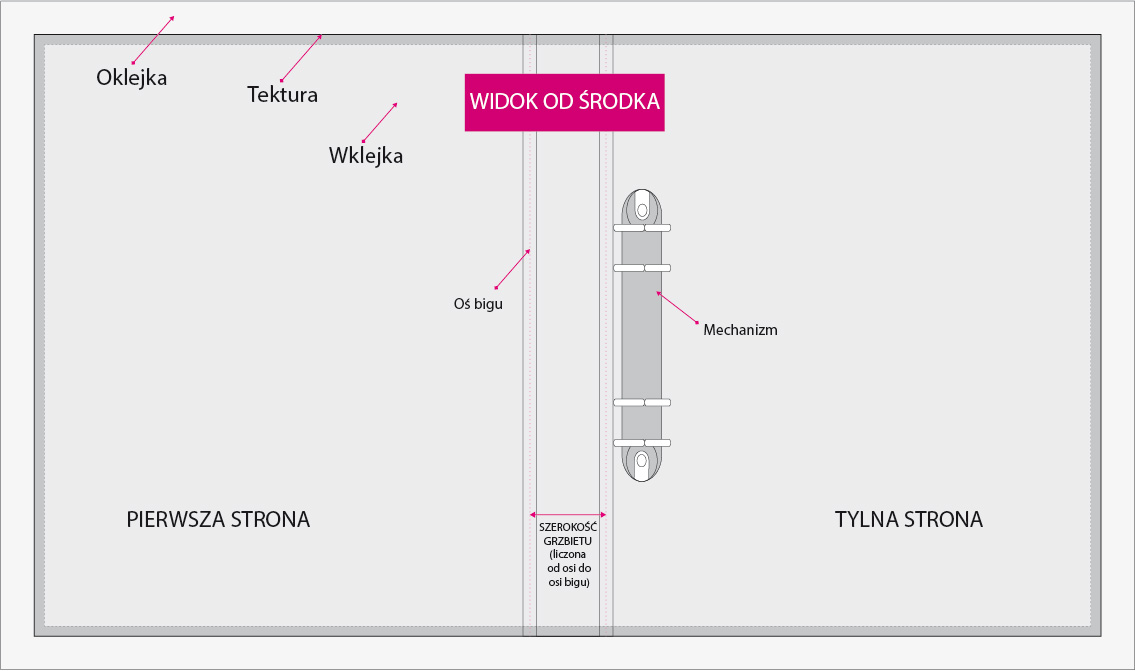

Poniżej znajduje się rysunek górnej krawędzi segregatora i widok od środka z rozłożoną (nie zawiniętą) oklejką.

Szkic segr

Szkic segr duzy

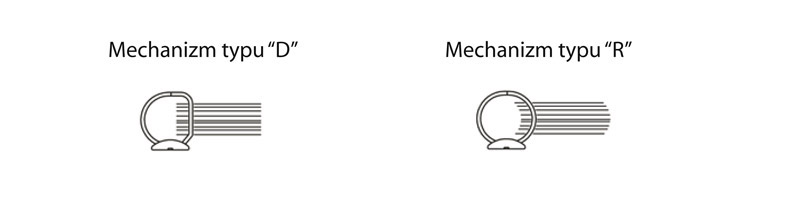

Mechanizmy typu D i R

Istnieje wiele rodzajów mechanizmów używanych w produkcji segregatorów: ringowy, dźwigniowy, miniclip czy wireclip, które dobiera się według potrzeb klienta. Najbardziej popularne są mechanizmy ringowe (zaczepowe), które mogą mieć dwa lub cztery ringi - okrągłe (STR) lub w kształcie litery D (STD). Poniższa tabela przedstawia przykładowe rodzaje mechanizmów ringowych, wkład jaki mogą pomieścić oraz standardowe wymiary tektury, oklejki i wklejki. Informacje te ułatwią Państwu wybór szerokości grzbietu oraz przygotowanie projektu segregatora dzięki plikowi PDF ze szkicem w skali 1:1.

mechanizmy 1

Tabela mechanizmów typu D
Typ mechanizmu i rozmiarGrubość wkładu(mm)Format segregatora A4 (mm)Pierwsza strona (mm)Szerokość grzbietu w osiach bigów (mm)Tylna strona (mm)Format oklejki (mm)Format wklejki (mm)PDF ze szkicem
D16 16 555x315 261 33 261 590x350 545x305 POBIERZ
D20 20 565x315 265 35 265 600x350 555x305 POBIERZ
D25 25 575x315 268 40 267 610x350 565x305 POBIERZ
D30 30 585x315 270 45 270 620x350 575x305 POBIERZ
D35 35 595x315 273 50 272 630x350 585x305 POBIERZ
D40 40 610x315 276 58 276 640x350 600x305 POBIERZ
D45 45 620x315 279 63 278 655x350 610x305 POBIERZ
D50 50 630x315 280 70 280 665x350 620x305 POBIERZ
D52 52 635x315 280 75 280 670x350 625x305 POBIERZ
D60 60 655x315 285 85 285 690x350 645x305 POBIERZ
D65 65 663x315 287 90 286 698x350 653x305 POBIERZ



Tabela mechanizmów typu R
Typ mechanizmu i rozmiarGrubość wkładu(mm)Format segregatora A4 (mm)Pierwsza strona (mm)Szerokość grzbietu w osiach bigów (mm)Tylna strona (mm)Format oklejki (mm)Format wklejki (mm)PDF ze szkicem
R13 9 520x315 249 22 249 555x350 510x305 POBIERZ
R16 12 535x315 255 25 255 570x350 525x305 POBIERZ
R20 14 550x315 260 30 260 585x350 540x305 POBIERZ
R25 19 552x315 260 32 260 587x350 542x305 POBIERZ
R30 24 570x315 265 40 265 605x350 560x305 POBIERZ
R35 30 586x315 270 46 270 621x350 576x305 POBIERZ
R38 33 590x315 271 49 270 625x350 580x305 POBIERZ
R45 40 610x315 275 60 275 645x350 600x305 POBIERZ
R50 45 617x315 278 62 277 652x350 607x305 POBIERZ
R55 46 643x315 279 85 279 678x350 633x305 POBIERZ

Mechanizmy dźwigniowe typu F

W segregatorach biurowych, których zawartość bardzo często się zmienia proponujemy zamontowanie mechanizmu dźwigniowego. Jest on wygodny w użyciu i może pomieścić gruby wkład. Aby zablokować segregator przed otwieraniem się na pierwszej stronie można zamontować metalowe oczka tzw. fasolki. Poniższa tabela przedstawia różnice w wymiarach segregatorów w zależności od wybranego rozwiązania.

Tabela mechanizmów dźwigniowych typu F
Typ mechanizmu i rozmiarGrubość wkładu(mm)Format segregatora A4 (mm)Pierwsza strona (mm)Szerokość grzbietu w osiach bigów (mm)Tylna strona (mm)Format oklejki (mm)Format wklejki (mm)PDF ze szkicem
F55 z fasolkami 35 625x315 289 48 288 660x350 615x305 POBIERZ
F55 bez fasolek 35 625x315 282 62 281 660x350 615x305 POBIERZ
F75 z fasolkami 55 645x315 289 68 288 680x350 635x305 POBIERZ
F75 bez fasolek 55 645x315 282 82 281 680x350 635x305 POBIERZ

Grubość wkładu

Znając gramaturę kartek, które zamierzamy umieścić w segregatorze oraz ich ilość możemy obliczyć grubość wkładu i dobrać odpowiedni mechanizm pasujący do zawartości segregatora.



GramaturaGrubość kartki dla kredy powlekanej (mm)Offset (mm)
90 0,06 0,08
100 0,07 0,09
115 0,08 0,1
135 0,095 0,12
150 0,11 0,13
170 0,12 0,15
200 0,15 0,23
250 0,18 0,23
275 0,21 0,26
300 0,23 0,29
350 0,27 0,37
